射频导纳液位开关的安装注意事项

作者:射频导纳液位开关   时间:2023-01-17 12:24:00  来源:本站   浏览:1041次

  射频导纳液位开关以射频电容技术为基础,通过对设备探头施加无线电,从而对周围的环境进行连续分析,因为测量介质在介电常数等方面与空气等介质不同,所以当探头接触到这引起介质时,会引起微小的电容量的变化,这些变化会被电路检测到并转换成开关信号输出。从而实现对设备的控制。在安装射频导纳液位开关时,要注意安装方法与相关事项。


  当探头水平安装时,应与水平面向下成20度夹角以减少落料冲击并增加感应灵敏度,探头穿过容器壁安装时,保护套(绝缘部分)应比容器壁上的积料厚度长出2”,为避免室外环境下雨水渗入接线盒,水平安装时电缆入线口须垂直向下;


  安装射频导纳液位开关时应充分考虑被测介质不从料仓中心入料时所堆积形成的倾斜角,确认电源电压与所选用产品的电压相同,根据端子台上的标识参照接线图对应连接好各电缆,接好后,再将接线盒盖锁紧,控制线路负载不能超负载使用(小于继电器容量使用)。

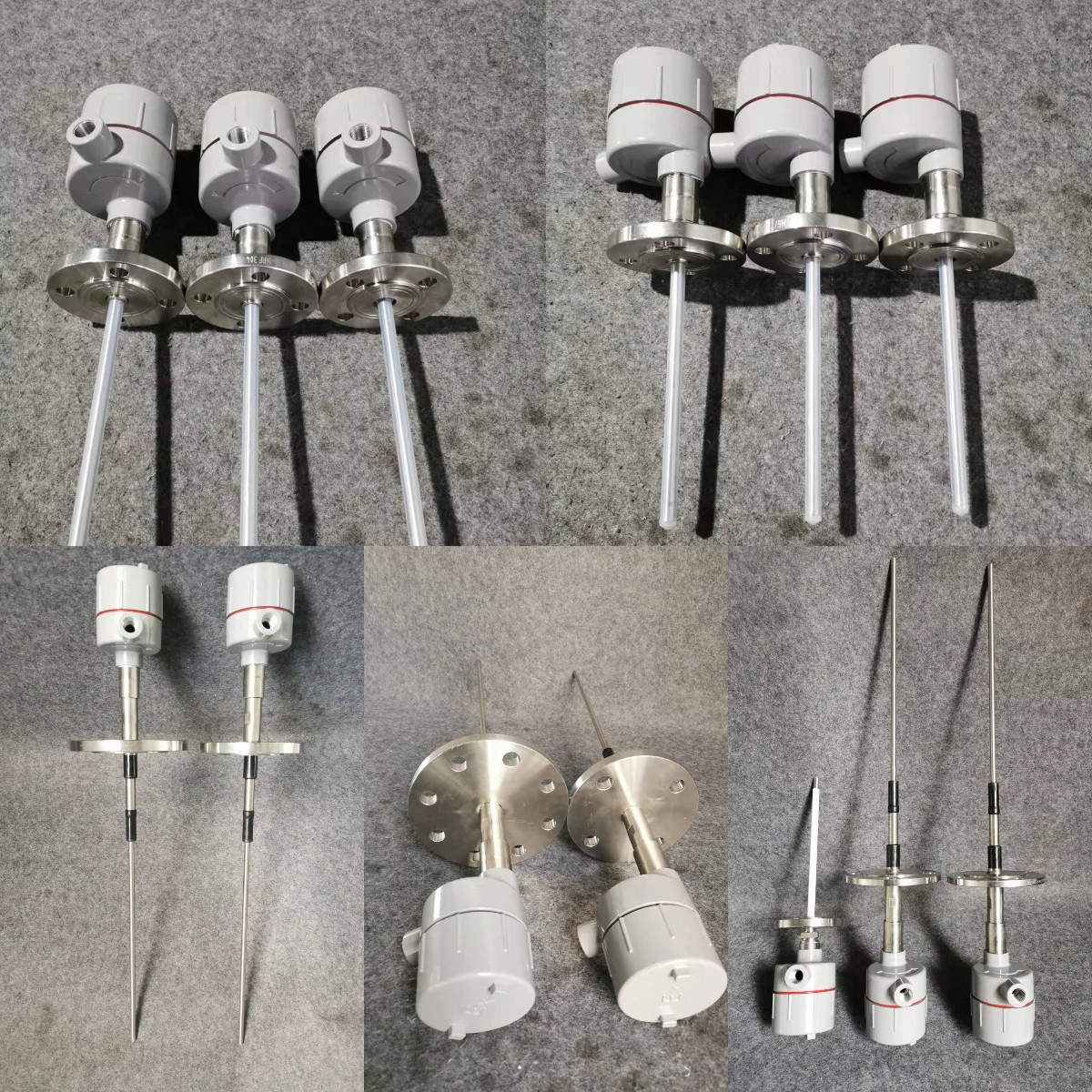

射频导纳液位开关的安装注意事项


  射频导纳液位开关安装注意事项


  要水平安装,以保证测量的准确,假如测量误差可以有几公分的差距,建议将设备向下倾斜约20°后安装,可以避免由于物料在探头上的堆积而造成的测量失准。


  垂直安装时,为了避免圆柱容器中介质堆角和容器壁自身电抗造成的测量误差,建议安装在距离容器壁大于500mm处。在选择射频导纳液位开关安装位置时,应避免由于安装在入料口位置而造成的测量误差,甚至损坏仪表。


  当射频导纳液位开关安装在户外或有潮气的环境中时,在接入电缆之前,请将电缆线弯曲并朝下引,当遇到下雨或存在冷凝现象的情况时,雨水和冷凝水便会随之往下流,防止潮气进入仪表。


  当由于测量需要,室内要求安装多台仪表时,应保证仪表之间的安装间距大于500mm,防止射频导纳液位开关之间的探头相互干扰,导致测量不可靠。


  为保证射频导纳液位开关抗粘附的功能,安装射频导纳液位开关时应保证探头保护极插入料仓内的尺寸大于50mm,无论是从射频导纳液位开关选型还是从射频导纳液位开关的安装,只要按照规范来操作,就不会出现任何问题。
